Astazi am sa va povestesc cum mi-am confectionat un cablu SCAR miniDIN de 9 pini.
Va spuneam zilele trecute ca am facut rost de un al 2-lea decodor de satelit, unul HD de la DIGI. Este un Kaon NA1000 HD (vezi unboxing aici), decodor pe care il folosesc conectat la un televizor SD si care nu are un conector HDMI, doar EuroScart/Video Composit.
Asa cum va spuneam si atunci, cand v-am prezentat decodorul de la Digi, acesta are un conector pentru a-l putea folosi si pentru un televizor mai vechi. Mai exact un SCAR miniDIN de 9 pini, un conector neobisnuit pe la noi. Probabil au optat pentru un astfel de conector, pentru a face “economie” de spatiu, deoarece Kaon NA1000 este foarte mic.
Am cautat sa cumpar un astfel de cablu/connector (de la minDIN cu 9 pini la RCA) si din pacate NU am gasit. La un moment dat, gasisem ceva pe olx, dar era deja vandut. In fine, pentru ca nu l-am gasit am incercat sa improvizez.
Conectorul respectiv il mai puteti gasi si pe la unele sisteme audio 5.1, sisteme care au cabluri de conectare cu 6 mufe RCA. Chiar si unele placi video sau unele placi tvtuner dispun de un astfel de conector. Eu am putut face rost de un cablu de la un sistem audio 5.1, insa atentie!!!…conexiunile acestui cablu nu se potrivesc cu iesirile e la decodor, asa ca a trebuit sa-l modific.
Evident ca am gasit pe net o schema care din pacate a functionat doar pentru partea video, sunetul nu mergea. Asa ca am studiat un pic problema, am verificat toti pinii si uite asa ca am descoperit lipiturile corecte. Deci m-am apucat sa-mi fac singurel cablul. Culmea este ca mi-a iesit :)… asa ca am sa va explic si voua cum am facut.
Schema corecta o gasiti in imaginea alaturata (foto sus), iar pentru a confectiona cablul am folosit:
– un cuter pentru taiat, pe care l-am folosit pentru taierea firului si pentru a demonta conectorul (are o mufa turnata). Am pastrat doar partea din spate a mufei turnate, parte de care ma voi folosi pentru a reface mufa.
– un pistol de lipit (vezi ceva asemanator aici) si niste cositor, pentru a dezlipi cablul taiat si pentru a lipi noul cablu folosind schema de mai sus.
– un pistol de lipit plastic (ceva de genul asta), pentru a astupa/izola noile lipituri si practic pentru a construi o noua mufa, avand in vedere ca cea veche a fost taiata,
– si un aparat de masurat pentru a verifica/identifica cablurile RCA
Cum mi-am confectionat un cablu SCAR miniDIN de 9 pini
Cum am facut:
– am taiat cablul de la baza conectorului,

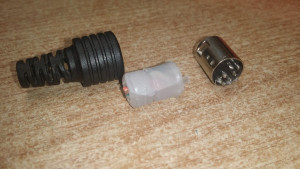

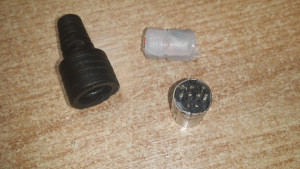

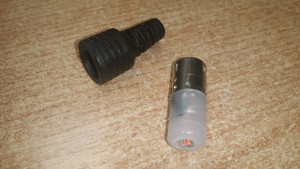

– am scos izolatia de pe conector folosind un cuter…mare atentie sa nu va taiati,
– cu pistolul de lipit am deslipit cablurile vechi si am curatat pinii de vechile lipituri,
– am folosit aparatul de masura pentru a verifica si identifica cablul si mufele RCA,
– am pregatit cablul pentru lipire astfel incat sa folosesc toate cele 6 mufe RCA:
– am ales sa folosesc 2 cabluri/mufe RCA pentru semnalul video,
– si 4 mufe RCA pentru semnalul audio,

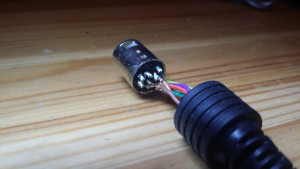

– am refacut lipiturile conform schemei de mai sus,
– foarte important…imediat dupa lipire, trebuie testat cablul, inante de a face izolatia,

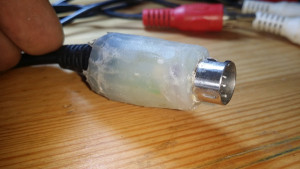

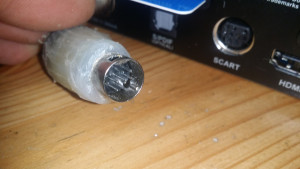

– am turnat plastic peste lipituri, peste invelisul de metal si paractic am imbracat conectorul…refacand astfel mufa.
Cam asta a fost tot. Succes la surubarit :).
e ok, am folosit tot un cablu 5.1… in plus io am lipit pe contactul 1 celalalt canal audio
Salut,
Acesta este modul în care funcționează, merge în direct. Perfectă.
Credeți că, în 2016 un set top box HD nu este stereo? 🙂
Am comandat un adaptor special de la eBay. Pentru aceasta a venit o lungă perioadă de timp, am făcut deja un altul. Conexiunea a fost un consiliu maghiar, cineva a ajuns la cablu și măsura.
eBay este complet identică cu conexiunile, sunetul de aici este 1-2 (stereo), dar nu și PIN-ul compozit video de 4.
http://www.ebay.com/itm/MMI-AV-Cable-9-PIN-S-VIDEO-to-3-RCA-COMPONENT-FOR-TV-ADAPTER-brand-new-/222154719012?hash=item33b973ff24%3Ag%3Ab9kAAOSwepJXYf-c
Cred că în acest fel nu este disponibilă în prezent în cablul corect. Dar un număr de alte cutii set top este utilizat un astfel conector.
Salut, sigur are semnal stereo pe HDMI, insa pe dimSCART pare sa nu aiba…cel putin decodorul pe care il am eu (oare o fi defect?).
Acesta poate fi conectat la un sistem stereo, de asemenea. Aici este diagrama completă de cablar:
http://kepfeltoltes.hu/view/160911/Kaonminidinvegleges_www.kepfeltoltes.hu_.jpg
Salut,
Aceasta schema o stiu si eu, insa eu am semnal audio la pin-ul 1 (audio left)! Voi mai face o verificare si revin.
Salut , modelul de televizor este Samsung LCD TV LE32T5 : http://www.lcd-compare.com/televiseur-SAMLE32T51B-SAMSUNG-LE32T51B.htm dar insist si va rog frumos sa ma ajutati cu acest cablu deoarece mi-am achichizitionat de la Digi receptorul Kaon NA1000 in urma cu 4 luni si nu il pot folosi , nu am nici indemanarea dv si nici uneltele de lipit , va voi fi recunoscator financiar, .Voi trimite pe mail si manualul tv Samsung. Va multumesc !
Salut Daniel, din pacate nu prea am timp, insa am gasit de unde il poti cumpara…de pe aliexpress. Si eu am cumparat cateva produse de la ei si sunt ok. Poti alage de cumperi doar mufa respectiva:
http://www.aliexpress.com/item/1pcs-9-pin-Male-Mini-Din-Connector-soldering/32627882708.html
As dori sa cumpar de la dumneavoastra un astfel de cablu .am primit de la digi acest decodor dar tv este un Samsung Hd Ready caruia ii lipseste intrarea Hdmi , va rog ajutati-ma !
Salut Daniel,
In primul rand sunt curios ce model de televizor ai, care este HD Ready si nu are conector HDMI. Din pacate eu nu am un astfel de cablu de vanzare. Il am doar pe cel confectionat de mine. Te pot sfatuii sa cauti pe net, poate ai mai mult noroc decat mine. Altfel, poti face la fel ca mine…cumperi unul asemanator, de la un sistem audio 5.1 de exemplu, si-l modifici conform indicatiilor din articol. Insa trebuie sa fi atent la marimea conectorului de 9 pini. Exista unele asemanatoare, doar ca sunt un pic mai mici. Succes.
